Diagnóstico por imagen dental y maxilofacial, con precisión 3D.

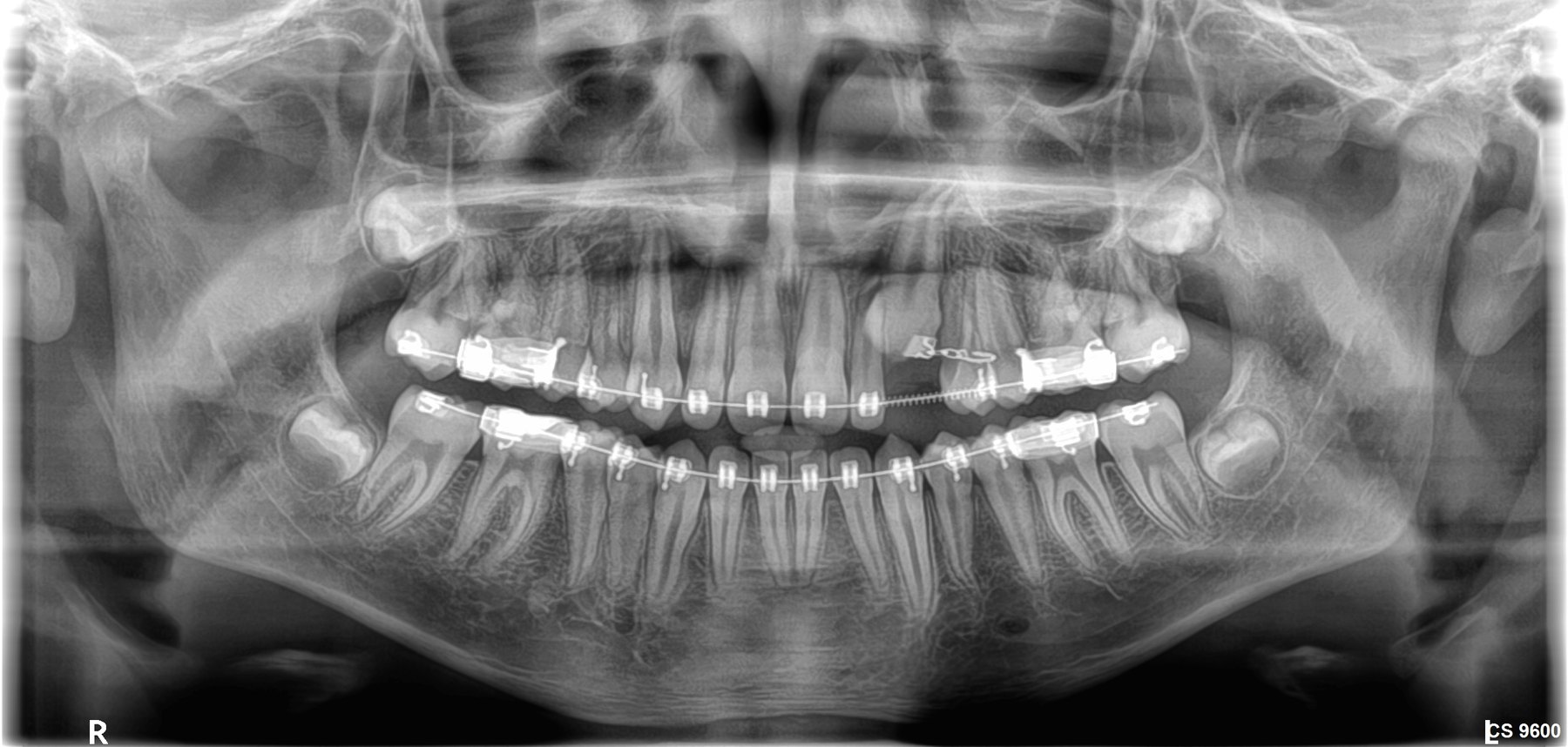

La técnica de la ortopantomografía se ha convertido en una de las pruebas diagnósticas más utilizadas por los higienistas en la actualidad. La prueba consiste en la realización de una radiografía panorámica dental donde se puede observar de forma nítida los dientes, el maxilar y la mandíbula cuidando la seguridad del paciente al utilizar una dosis baja de radiación.

Esta prueba tiene gran relevancia a la hora de realizar cualquier valoración diagnóstica ya que se puede utilizar en cirugía bucal, implantología, periodoncia, ortodoncia y en patología oral y dental. Según se ha demostrado gracias a esta son descubiertos el 40% de hallazgos patológicos principales y secundarios.

Los especialistas realizarán esta prueba sin ningún tipo de riesgo ni dolor para el paciente. El paciente se debe colocar de pie o sentado frente al aparato con un chaleco de plomo que lo protegerá de la radiación. A continuación tiene que morder una pieza que medirá el nivel de inclinación de la mordida e indicará al aparato la posición en la que debe detenerse.

El profesional realizará un escaneado de la boca con el ortopantomógrafo mediante un pequeño giro alrededor de la cabeza del paciente. El resultado final es una imagen digital que se almacenará para su posterior tratamiento.

Este método de exposición varía de las radiografías intraorales convencionales, donde los rayos X exponen la película de manera directa. Las películas utilizadas en las imágenes panorámicas son de 10-60 veces más sensibles a la fluorescencia que los rayos X; lo que permite reducir la cantidad de radiación necesaria para producir una película de alta calidad.

En este artículo, te contaremos todo lo que necesitas saber sobre el TAC Dental, desde qué es y sus tipos hasta sus diferentes aplicaciones.

¿Qué es el TAC Dental?

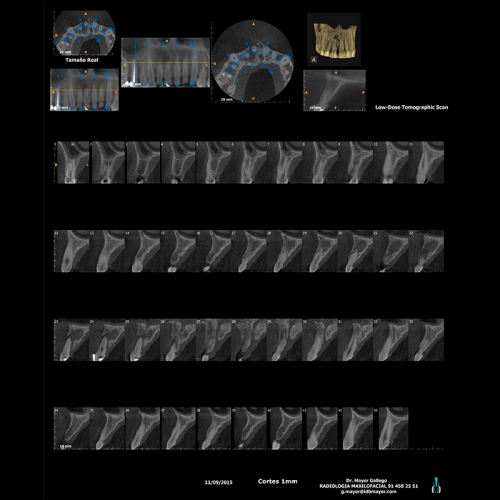

El TAC dental, también conocido como Tomografía Axial Computarizada (TAC), es una técnica avanzada en el campo de la odontología que proporciona imágenes tridimensionales detalladas de la boca y las estructuras dentales. A diferencia de las radiografías dentales convencionales, que ofrecen imágenes bidimensionales, con el TAC se consigue una visión completa y precisa de la estructura bucal, lo que nos permite a los dentistas visualizar con precisión la anatomía dental y ósea del paciente, facilitando la detección temprana de problemas dentales y maxilofaciales.

¿Cómo se Realiza la Prueba?

El procedimiento para el TAC Dental o estudios tomográficos implica el uso de un escáner especializado que gira alrededor de la cabeza del paciente, capturando una serie de imágenes de rayos X en diferentes ángulos. Estas imágenes se combinan luego mediante software avanzado para crear una representación tridimensional detallada de la estructura bucal y ósea que podrá ser analizada por un médico profesional en odontología. Durante el escaneo, es importante que el paciente permanezca inmóvil para garantizar la precisión de las imágenes.

Aplicaciones de los estudios tomográficos

Esta tecnología tiene una amplia gama de aplicaciones en odontología, que abarcan desde la planificación de tratamientos hasta la evaluación de procedimientos quirúrgicos y diagnósticos:

Implantes Dentales y Regeneración Ósea

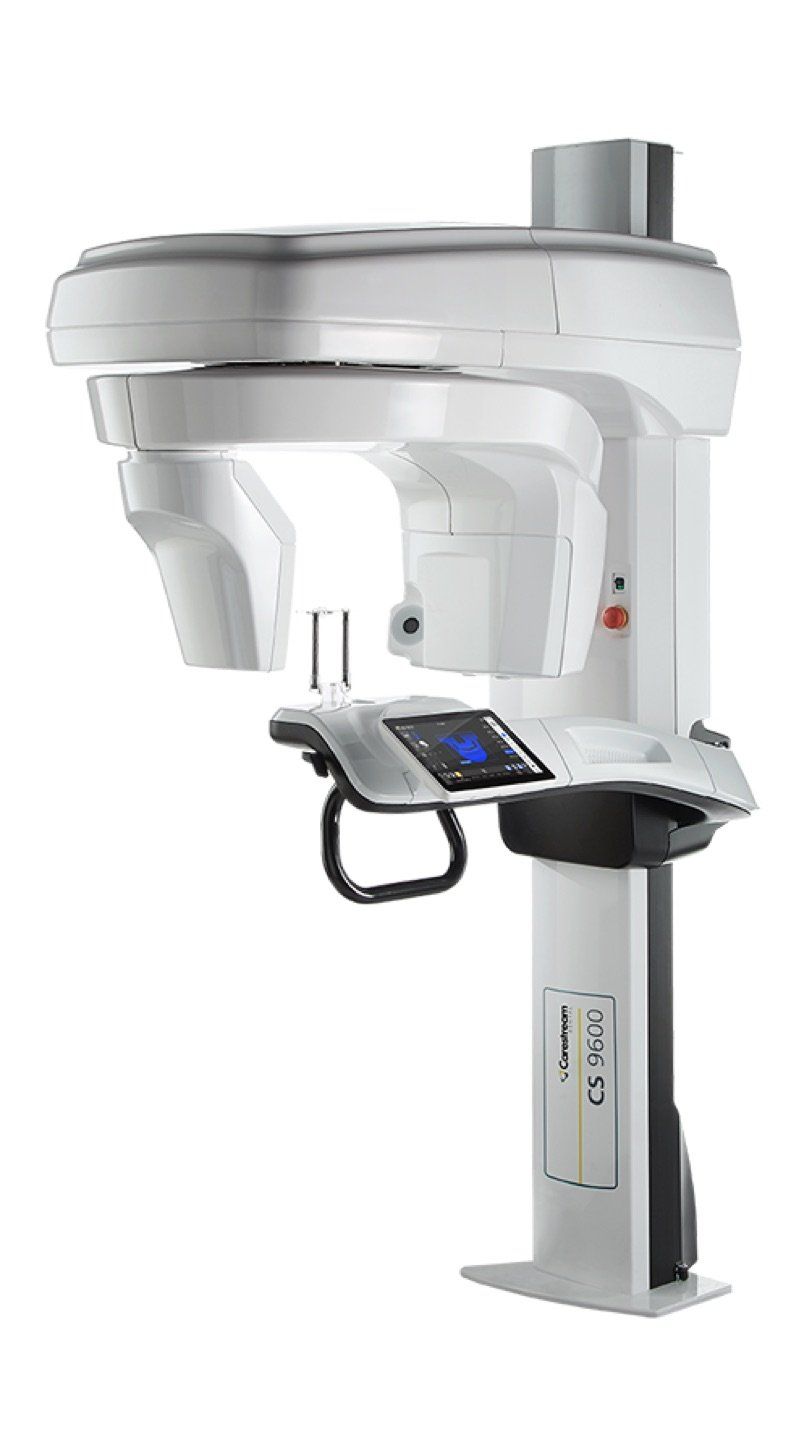

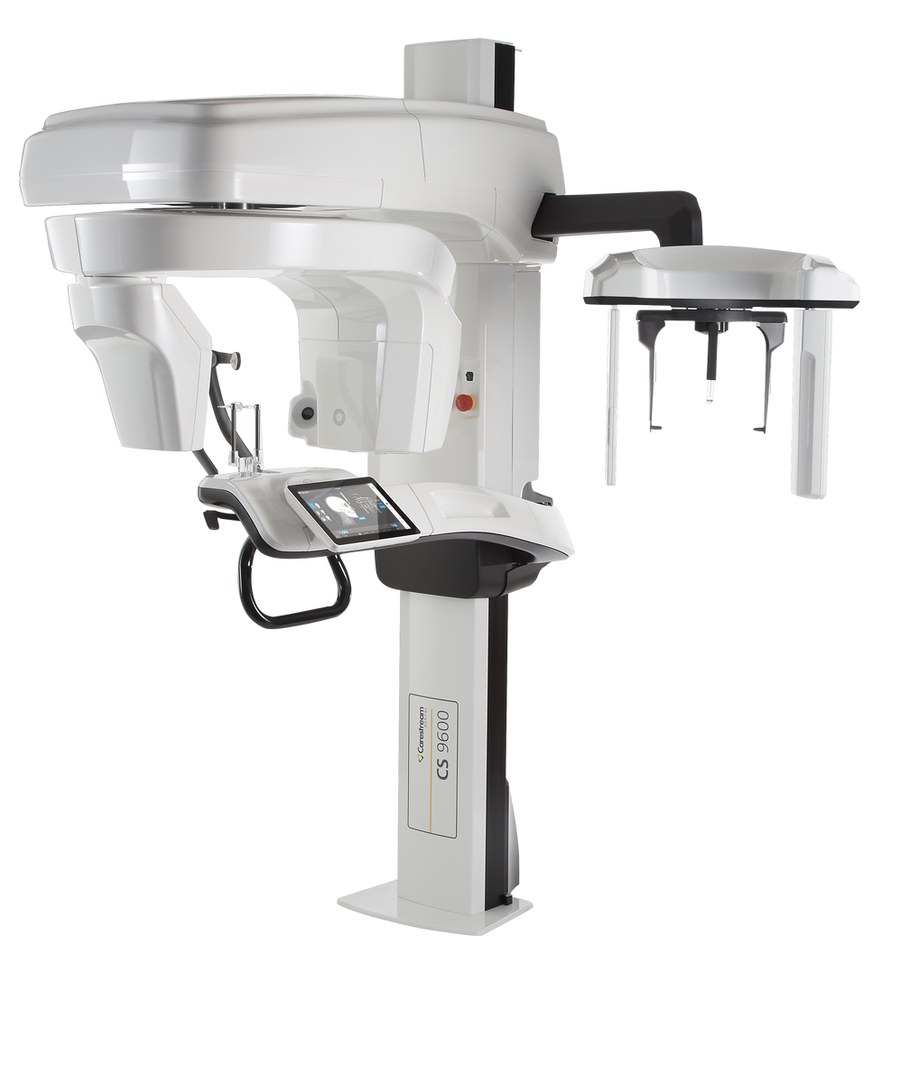

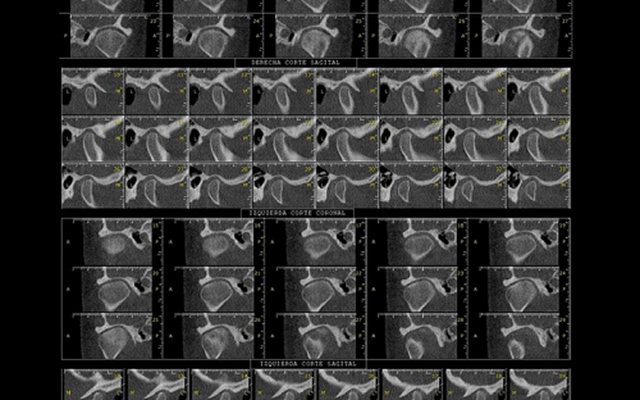

El nuevo TAC dental de nuestro centro permite una resolución de 75 µm (0,075 mm). Con esta nueva incorporación podemos realizar DentaScan de alta resolución en pequeñas zonas de interés. La principal ventaja que ofrece el TAC dental de alta resolución es que la dosis de radiación recibida por el paciente es menor, ya que el tiempo de exposición es de 15 segundos y la zona a radiar tiene menor volumen. Esta tecnología se utiliza tanto en clínicas odontológicas como en Centros 3D de Radiodiagnóstico como el nuestro, ubicado en Madrid y Móstoles.

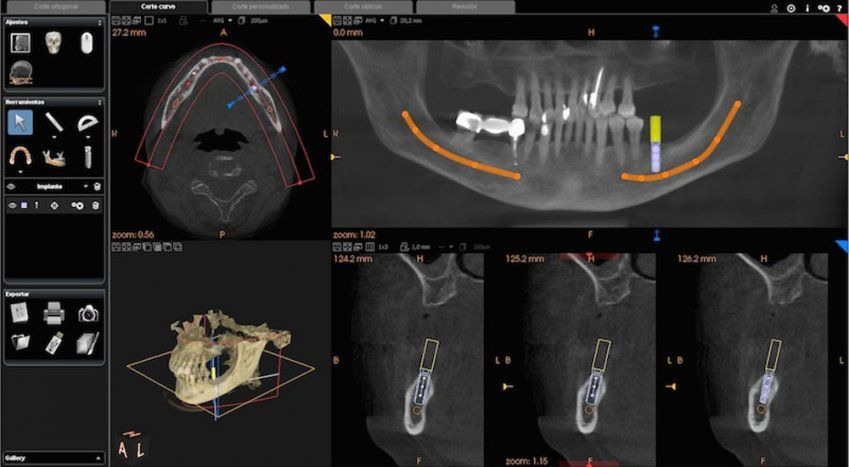

La CBCT de alta resolución o TAC dental se utiliza con frecuencia en odontología para obtener información y planificar diferentes tratamientos: ortodoncia, cirugía para el implante de dientes, para reconstrucción, endodoncia… Ya que en muchas ocasiones la radiografía convencional no es suficiente para llevar a cabo un diagnóstico completo.

La CBCT, o Tomografía Computarizada de Haz Cónico es una técnica de imagen en 3D que permite obtener imágenes detalladas y precisas de la estructura dental. En comparación con otras radiografías convencionales, mediante el CBCT se puede obtener una visión completa del área tratada. Esto facilita la detección de problemas que pueden pasar desapercibidos en otro tipo de pruebas mediante radiología.

En el caso de la CBCT para el tratamiento de endodoncia es especialmente útil para: Detectar fisuras y fracturas en los dientes, distinguir conductos radiculares adicionales o complejos, evaluar infecciones, abscesos o lesiones periapicales y planificar retratamientos en caso de endodoncias fallidas.

Sin embargo, no en todos los casos de endodoncia es necesario su uso. Se recomienda su utilización en situaciones específicas que requieran un diagnóstico o planificación con mayor precisión. Algunos de estos casos pueden ser: dientes con anatomía compleja, reendodoncias, fracturas o fisuras radiculares o lesiones periapicales.

Nuestras instalaciones están preparadas para la realización de estudios radiológicos de la articulación.

Se trata de un estudio radiológico de la articulación donde se observan enfermedades y disfunciones de la articulación temporomandibular mediante la adquisición de cuatro proyecciones: izquierda y derecha con la boca abierta, e izquierda y derecha con la boca cerrada en máxima oclusión para el diagnóstico.

Podemos realizar esta prueba mediante escáner y reconstrucciones en 3D. Para más información, póngase en contacto con nosotros a través de cualquiera de los medios publicados en esta página web.

En Clínica Imagen Diagnóstica Dental Dr. Mayor se presentan los beneficios de la telerradiografía. Esta prueba radiológica, conocida como cefalometría, mide las proporciones de los huesos de la cara del paciente, permitiendo crear un estudio cefalométrico.

La telerradiografía lateral del cráneo funciona de manera sencilla: el paciente se coloca a una distancia determinada del aparato radiográfico según marca el brazo telerradiográfico. Durante la prueba, permanece de pie o sentado, apoyando la cabeza en dos apoyacabezas y un apoyafrentes que evitan movimientos.

¿Para qué sirve?

Este tipo de pruebas son especialmente utilizadas por los profesionales de la ortodoncia para recopilar información valiosa destinada al diagnóstico, tratamiento y pronóstico del proceso médico.

Beneficios principales:

- Creación de imágenes nítidas y bien contrastadas que facilitan la identificación de puntos de referencia cefalométrica.

- La imagen no se distorsiona ni magnifica.

- Formato 1:1 para facilitar mediciones.

- Realizada desde la mitad de la cara para evitar superposición de estructuras.

- Permite diagnosticar problemas de oclusión y malformaciones craneofaciales.

- Obtiene perfiles de tejido blando para estudio cefalométrico.

- Planifica tratamientos a largo plazo como ortodoncia.

- Prueba rápida, de apenas unos minutos.

- Proporciona información previa al tratamiento para diagnóstico claro y seguimiento evolutivo.

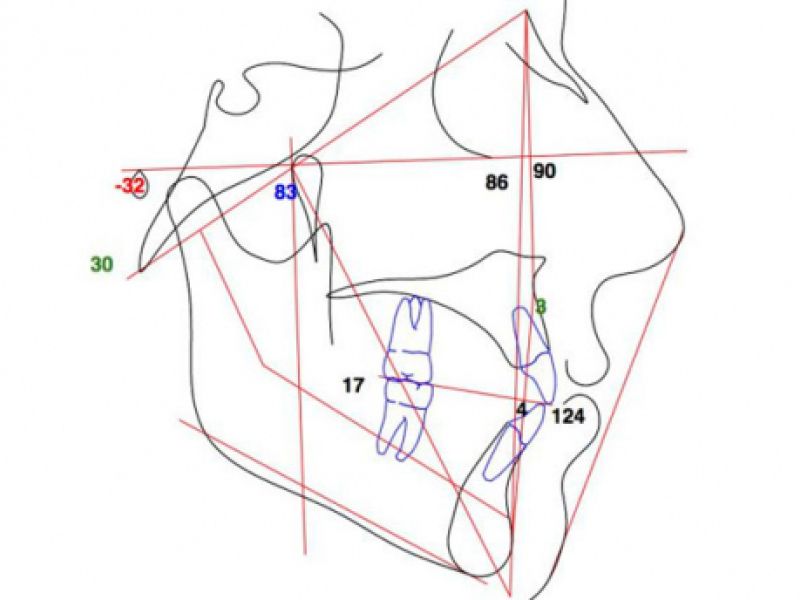

La cefalometría es una técnica diagnóstica de gran utilidad en odontología y tratamientos de ortodoncia. Permite obtener imagen y medidas del cráneo del paciente a partir de radiografías desde diferentes ángulos.

Se realiza una composición en tres dimensiones de la estructura ósea estableciendo puntos anatómicos significativos como huesos, piezas dentales y músculos faciales.

En la Clínica Radiológica Dr. Mayor se ofrece un servicio profesional de cefalometría online que consiste en la evaluación y medición de la estructura ósea del paciente, sirviendo como ayuda para diagnósticos en tratamientos de ortodoncia. Es un servicio disponible para profesionales del sector, es decir clínicas dentales que necesitan completar el historial del paciente.

El trabajo consiste en realizar diferentes trazados de telerradiografías a través de imágenes recibidas vía telemática o en formato físico. El centro realiza una composición en tres dimensiones que permite conocer las medidas exactas de la estructura ósea del paciente y el correspondiente diagnóstico.

Este trabajo ayuda a dentistas y profesionales a realizar un diagnóstico más completo y preciso, traduciéndose en mayor éxito en los tratamientos. Normalmente se utiliza en tratamientos de ortodoncia en adultos e infantes, aunque también auxilia otros diagnósticos.

Especialistas en fotografía de ortodoncia digital en Madrid.

En el centro del Dr. Mayor utilizamos las técnicas más modernas para capturar las imágenes digitales.

La fotografía digital implica una novedosa manera de "capturar" fotos usando un sensor CMOS de imagen en lugar de una película tradicional. Éstas se entregan en un folio de papel fotográfico de alta calidad donde podemos observar con mayor claridad al paciente.

Una vez obtenidos los resultados, guardamos las imágenes en nuestro ordenador y también entregamos un CD para archivarlo con mayor comodidad.

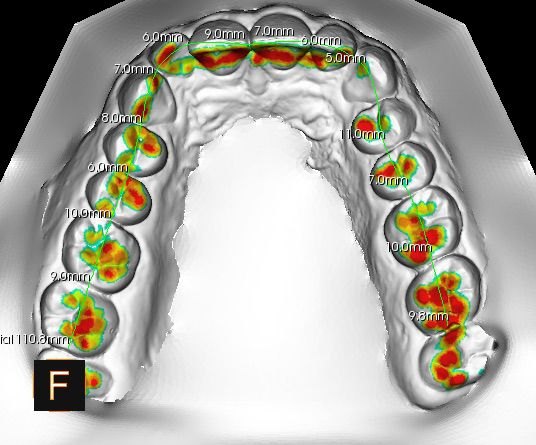

En los centros del Dr. Mayor disponemos de escáner intraoral de última generación, que permite tomar medidas de la boca del paciente sin utilizar radiación ionizante y obtener un archivo digital en formato STL.

En nuestro centro de Madrid trabajamos con el iTero, compatible con Invisalign: escaneamos al paciente y enviamos los resultados al perfil del doctor en Invisalign. En Móstoles disponemos de un escáner intraoral de otro modelo, que no es válido para Invisalign.

Reservar online el escáner iTero (Invisalign) en el centro de Madrid →

El escáner intraoral es un dispositivo electrónico capaz de realizar impresiones digitales de la boca. Proyecta una fuente de luz sobre las encías y los dientes (láser o luz estructurada) de forma que los sensores capturan y procesan en 3D las imágenes del tejido gingival, los implantes, las coronas o el color de los dientes y las encías.

Antes de que esto existiera se utilizaba una cubeta de plástico o de metal rellena de pasta para obtener el modelo en negativo de la boca. Esta técnica, conocida como impresiones, resultaba incómoda para la mayoría de pacientes.

Uso del escáner

Se utiliza sobre todo en tratamientos de ortodoncia, para la realización de prótesis, restauraciones o implantes, ya que los resultados finales se suelen evaluar a partir del modelo tomado de la boca del paciente.

Funcionamiento

Se introduce en la boca un lápiz con una cámara incorporada, conectado a un monitor que genera las imágenes en 3D. Hasta que el lápiz no ha pasado por todas las caras de los dientes no se obtiene la imagen completa.

Ventajas del escáner intraoral

• Ahorro de tiempo para el odontólogo y el paciente: la impresión escaneada se puede enviar a los pocos minutos de tomarla.
• Exploración continua, sin interrupciones.
• Máxima precisión: el escaneado solo finaliza cuando se comprueba que toda la boca está escaneada al 100 %.
• Casi cero errores: sin burbujas, grietas ni roturas del material, y cualquier zona se puede volver a escanear al momento.
• Mayor comodidad: sin la sensación de ahogo o náuseas de las impresiones con cubeta y pasta.

Realizamos las pruebas del estudio de ortodoncia para pacientes de toda España, valiéndonos de la excelencia técnica y formativa en el mundo del radiodiagnóstico maxilofacial. Nuestros centros están especializados en ofrecer estudios de ortodoncia rápidos y precisos, para clínicas y pacientes de todo el país.

El mejor tratamiento deberá partir del mejor estudio previo. Por eso trabajamos cada estudio de forma minuciosa, efectuando las principales pruebas de forma rápida y sumamente precisa:

• Ortopantomografía: una de las pruebas más importantes para analizar dientes, maxilar y mandíbula, con una dosis baja de radiación. Si detectamos problemas más especiales (molares en posiciones tumbadas, caninos que no han salido u otra anomalía) podemos recomendar complementarla con un TAC dental.
• Fotografía de ortodoncia digital: imágenes precisas de las proporciones del rostro, las características de la oclusión y el apiñamiento dental, indispensables también para evaluar la evolución del tratamiento.
• Cefalometría: estudio de partes blandas y óseas previo al tratamiento, conocido como «radiografía de perfil», para evaluar el crecimiento facial y las proporciones del maxilar con respecto al cráneo.
• Escáner intraoral iTero (centro de Madrid): impresión digital 3D de la boca, sin pastas ni radiación, que enviamos directamente al perfil del doctor en Invisalign.

Disponemos de centros en Madrid y en Móstoles, autorizados por la Consejería de Sanidad y de referencia a nivel nacional para la realización de estudios y radiografías maxilofaciales.

La radiografía periapical Madrid es una de las técnicas más utilizadas en la radiografía intrabucal. La prueba consiste en la colocación de placas radiográficas de diferente tamaño impresionadas por un aparato de rayos X desde el exterior. Estas técnicas también llamadas retroalveolares o retrodentarias permiten estudiar el diente al completo desde la corona hasta el ápice, el espacio periodontal y el tejido óseo que lo rodea. Se pueden realizar mediante dos procedimientos: la técnica de bisección y la de paralelismo.

Es la técnica más utilizada ya que se la considera la más fácil de realizar. El primer paso es colocar al paciente sentado de la forma más cómoda posible y colocando el plano sagital de la cabeza perpendicular al suelo. Una vez colocado este pasaríamos a colocar la película dentro de maxilar o mandíbula poniendo el receptor tan cerca del diente como sea posible. A la hora de colocar el tubo el rayo central del haz de Rayos X se dirigirá perpendicularmente a una línea imaginaria que divide el ángulo formado por el eje longitudinal del diente y la placa del receptor. Las imágenes producidas por este método no son anatómicamente exactas y son propensas a distorsionarse de la forma. Esta técnica representa una alternativa cuando no es posible una colocación paralela o cuando se utilizan técnicas de oclusión.

Las radiografías son útiles en cualquier ámbito de la medicina en la que se utilicen. En el caso de la odontología, nos ayuda a identificar problemas tempranos tanto de caries, como de posición mandibular, óseos y dientes que aún están por salir como, por ejemplo: las muelas del juicio.

Existen diferentes tipos de radiografías odontológicas, entre ellas las radiografías intrabucales o intraorales que se diferencian de las clásicas en que no necesitan una película para visualizarla, sino que se computariza y se puede ver la imagen de forma inmediata.

Además de ser una diferencia, también es una ventaja, pues ayuda al odontólogo e higienista dental a detectar problemas fácilmente y se reduce la exposición a la radiación entre un 80-90%. En nuestro centro de Imagen Diagnóstica Dental Dr. Mayor llevamos a cabo esta y otras técnicas de diagnóstico.

Somos un centro de radiodiagnóstico dental especializado que dispone de las técnicas más innovadoras del sector (CBCT, DentaScan, 3D, fotografía digital, ATM o TAC en Madrid, entre otros). Ofrecemos nuestros servicios tanto a clínicas dentales que busquen un diagnóstico claro, como usuarios proactivos que buscan segundas opiniones.

En Madrid, disponemos de dos centros: uno en Móstoles y otro en el centro de Madrid, desde donde llevamos a cabo tanto radiografías extraorales como intraorales.

En Imagen Diagnóstica Dental Dr. Mayor, ofrecemos una amplia gama de servicios de radiología dental, con especialización en pruebas avanzadas como la radiografía de aleta mordida o, también conocida como radiografía interproximal (bitewing). Fundamental en el diagnóstico dental, para detectar caries y otras patologías que afectan a la zona interproximal de los dientes.

Con más de 20 años de experiencia en el sector y un equipo humano compuesto por médicos, enfermeros, técnicos de radiografía y auxiliares, en nuestra clínica llevamos a cabo todo tipo de radiografías maxilofaciales para la detección precisa de patologías dentales y maxilares. Ofrecemos servicios que incluyen radiografías periapicales, de aleta mordida, intrabucales, ortopantomografías, tomografías CBCT de alta resolución, TAC dental o estudios ATM, entre otros, garantizando una atención completa y un diagnóstico radiológico dental preciso y de alta calidad.

La radiografía de aleta mordida o interproximal (bitewing) debe su nombre al dispositivo que se utiliza para tomarla. Se trata de una placa radiográfica que el paciente muerde para fijar esta placa en su boca. Esto permite captar una imagen clara de las coronas de los dientes superiores e inferiores, así como de los espacios dentales. El procedimiento es rápido, cómodo y no invasivo. Además, la radiación que recibe el paciente es mínima, por lo que resulta muy segura y cómoda tanto para niños como para adultos.

¿Te han solicitado una prueba de edad ósea para tu hijo/a? Esta evaluación, común, ayuda a conocer el crecimiento y desarrollo de los huesos. Y si se ajustan a la edad cronológica de la persona. Se trata de un procedimiento fiable y seguro, que se utiliza con frecuencia para monitorear el desarrollo del esqueleto de los niños y adolescentes.

Desde nuestro centro de radiología maxilofacial llevamos a cabo esta y otras pruebas. Con más de 20 años de experiencia y los últimos avances tecnológicos podemos abordar todo tipo de pruebas por imágenes: radiografía periapical, aleta mordida, cefalometrías, radiografías intrabucales, con CBCT, DentaScan 3D y más.

La radiografía del carpo es un método de diagnóstico que utiliza una pequeña cantidad de radiación para obtener imágenes claras y detalladas de los huesos de la muñeca, la mano y los dedos. En el caso de la prueba ósea se centra, principalmente, en la mano no dominante del paciente.

La radiografía del carpo es totalmente segura, indolora y rápida.

Gracias a este estudio se puede calcular la madurez del sistema esquelético de un niño o adolescente. Las radiografías obtenidas de la mano se comparan con un atlas estándar del desarrollo óseo, lo que permite a los profesionales determinar si los huesos del niño están en fase de desarrollo normal o si existe algún retraso o adelanto en su maduración.

Una de las partes más importantes y en la que se fijan los médicos para poder determinar la edad ósea es el cartílago de crecimiento que se encuentra en los extremos de los huesos de la mano. Se trata de tejidos más blandos que el resto del hueso y que se van endureciendo y transformando en hueso a medida que crecen.
